變頻器出現故障時，有很多情況下都是由于變頻器電路板出現問題導致，變頻器電路板常見的故障和檢測維修方法有以下幾種：

一、電路板臟污

很多時候，變頻器的故障是由于變頻器電路板上有濕氣、積塵現象，這會導致導電，短路，出現電阻效應，使變頻器發生故障，因此，首先因?qū)ψ冾l器電路板進行清洗，然后再對故障進行診斷。

二、電解電容損壞

電容在變頻器當中廣泛使用，由于電容的損壞而引發的故障也最為常見，導致的故障現象也是五花八門，常 見的如變頻器工作時而正常，時而報警，如果是開關電源中的電容損壞，還可能導致開不了機或沒有電壓輸出。因此電容往往是變頻器故障檢測時要重點觀察的對象，主要檢測電容是否容量變小、短路、漏電等。

電容的壽命還和溫度直接相關，環境溫度越高，電容壽命越短。因此在檢測電容時應重點檢查和熱源靠得比較近的電容，如散熱片旁及大功率元器件旁的電容，離其越近，損壞的可能性就越大。所以在檢修查找時應有所側重。有些電容漏電比較嚴重，用手指觸摸時甚至會燙手，這種電容則必須更換。

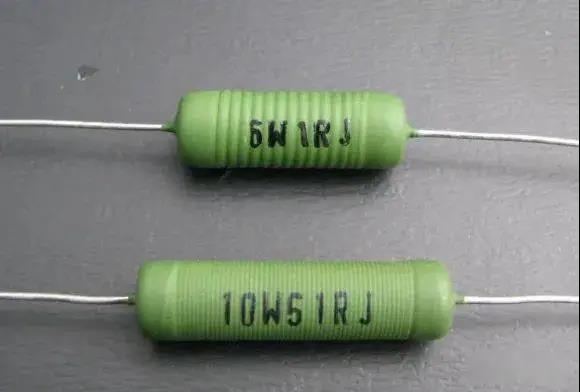

三、電阻故障

電阻是電器設備中數量最多的元件，電阻損壞以開路最常見，低阻值 (100Ω以下) 和高阻值 (100kΩ以上) 的電阻損壞率較高，中間阻值 則較少損壞；低阻值電阻損壞時往往是燒焦發黑，表面裂紋，而高阻值電阻損壞時很少有痕跡，因此不能僅靠目測觀察，還要根據阻值情況用萬用表來測量電阻兩端的阻值是否和標稱值相同。如果量得阻值比標稱阻值大，則電阻肯定損壞。

四、電路板接觸不良

變頻器電路板的另一種常見故障是接觸不良，常見現象如線插頭及接線端接觸不好、插槽與板卡接觸不良，纜線內部折斷，時通時不通、元器件虛焊等，這種情況要首先對插頭，接線頭，插槽要進行仔細排查，并對接口處進行清理清潔。

五、短路故障

變頻器電路板中，電源短路故障往往最為麻煩，因為每個器件都存在短路的可能。在此情況下，就需要逐一的排查。如果元器件太多，可以使用一個電壓電流皆可調的電源，電壓0-30V，電流0-3A，將開路電壓調到器件電源電壓水平，先將電流調至最小，將此電壓加在電路的電源電壓點如74系列芯片的5V和0V端，視乎短路程度，慢慢將電流增大。然后用手摸器件，當摸到某個器件發熱明顯，這個往往就是損壞的元件，可將之取下進一步測量確認。當然操作時電壓一定不能超過器件的工作電壓，并且不能接反，否則會燒壞其它好的器件。
