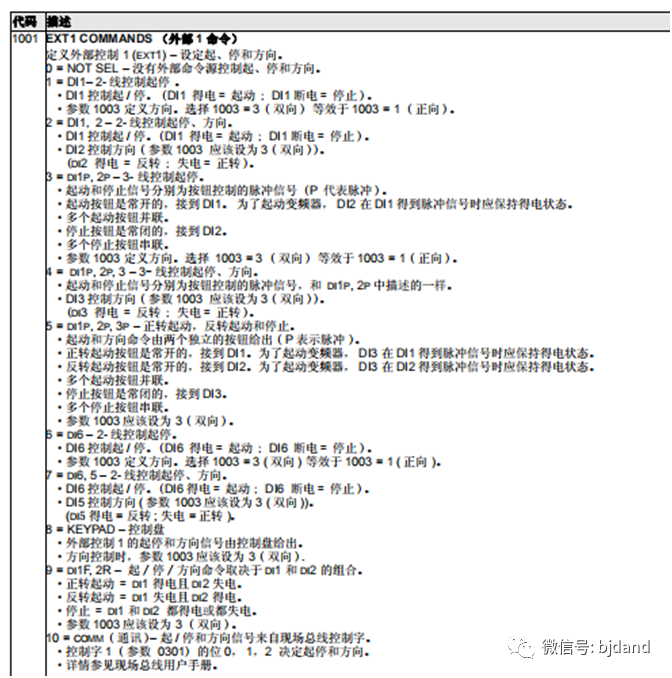

變頻器調試過程中，必須確保參數設置和端子接線的對應。下面是ACS510啟動/停止/方向參數的設置選項，任何一個選項都可以實現對變頻器外部控制1的運行/停止/方向控制。

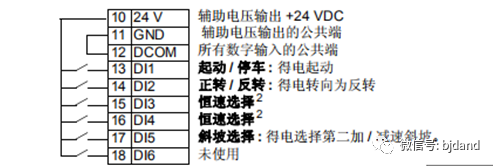

下面是變頻器數字接口（DI1---DI6)

下面具體說明這一原則的使用：

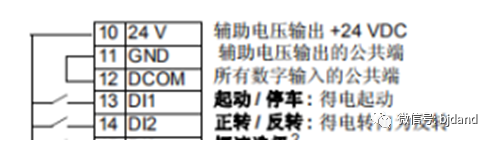

舉例1：如果變頻器的啟動/停止/方向控制信號接到13號（DI1)和14號（DI2),其中DI1控制運行，DI2控制方向，當DI1置高電平時，變頻器按照一個方向運行。DI1保持不變，DI2置高電平后，變頻器按照另一個方向運行。DI1置低電平停止。

上述啟動/停止/方向的參數必須設置為：1001=DI1.2，才能實現DI1置高電平變頻器運行一個方向。DI1保持不變，DI2置高電平后，變頻器按照另一個方向運行。參見下圖

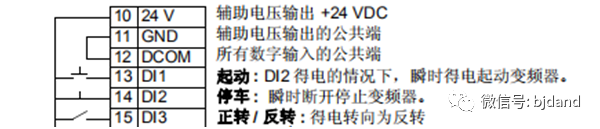

舉例2：如果變頻器的啟動/停止/方向控制信號接到13號（DI1)和14號（DI2)及15號（DI3),其中DI2接常閉按鈕作為停止，DI1接常開按鈕作為啟動，DI3接開關。當DI1收到脈沖后，變頻器啟動運行一個方向。DI3置高電平時，變頻器運行另外一個方向。當DI2（常閉）打開時，變頻器停止運行。

上述啟動/停止/方向的參數必須設置為：1001=DI1P.2P.3-3才能實現DI1收到高電平脈沖后變頻器運行，DI3置高電平變頻器運行另一個方向，DI2常閉點打開變頻器停止運行。參見下圖

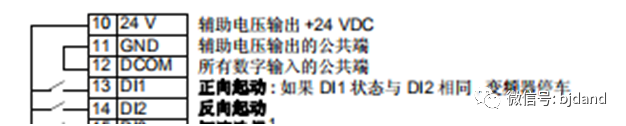

舉例3：如果變頻器的啟動/停止/方向控制信號接到13號（DI1)和14號（DI2),其中DI1作為正向啟動，DI2作為反向啟動.當DI1置高電平后，變頻器啟動運行一個方向。DI1置低電平后變頻器停止。當DI2置高電平后，變頻器運行另一個方向。DI2置低電平后變頻器停止。

上述啟動/停止/方向的參數必須設置為：1001=DI1F.2R才能實現DI1正向啟動運行，DI2反向啟動運行，DI1/DI2狀態相同停車。參見下圖

這就是參數和接線對應的原則。變頻器調試要遵循這樣的原則，不管是哪種功能都可以輕松實現。
